Simulation Software for Power Electronics

SIMetrix/SIMPLIS 는 전력 전자 장치의 효율적인 설계를 위한 고성능 시뮬레이션 패키지로, 두 가지 시뮬레이터를 사용하여 엔지니어에게 속도와 정확성을 완벽하게 결합한 안정적이고 사용하기 쉬운 회로 시뮬레이션을 제공합니다.

일반 SPICE 기반으로 Analog/Digital 혼재 회로에서 매우 뛰어난 수렴성을 보여주는 SIMetrix 시뮬레이터와 혁신적이고 강력한 SIMPLIS가 있으며, SIMPLIS는 스위칭 전원 공급 장치 시스템 회로에 최적화된 시뮬레이터로 타 SPICE 시뮬레이션 툴 대비 10배-50배의 빠른 속도로 향상시킬 수 있습니다.

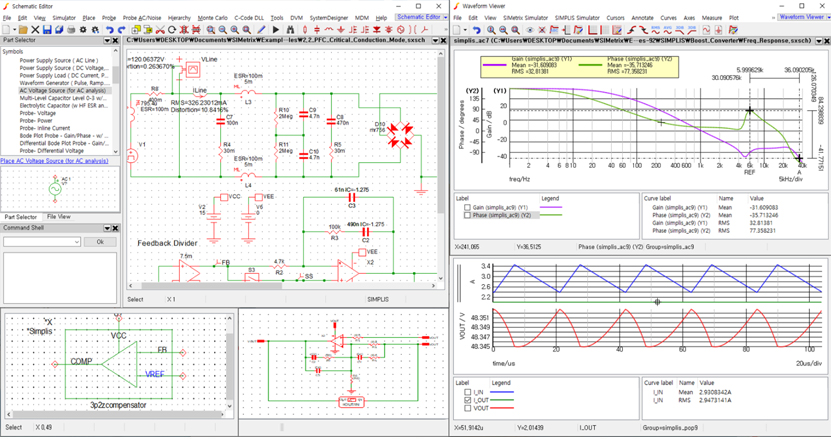

SIMetrix/ SIMPLIS

• 대부분의 Analog/Digital 혼재 회로 시뮬레이션에 최적화된 시뮬레이션 툴.
• 높은 정확성과 빠른 속도, 뛰어난 수렴성을 제공하며 직관적인 사용자 인터페이스를 제공.
• 스위칭 전원 공급 장치와 같은 전력전자 시스템 분석에서 타 SPICE 대비 최대 10-50배 빠른 속도.

• 고속 시뮬레이션 엔진

  Piecewise Linear 기반의 해석 엔진을 탑재하여 타 SPICE 대비 최대 10-50배의 고속 실행 이를 통해 복잡한 회로 시뮬레이션을 보다 효율적으로 수행 가능

• POP 분석
  (Periodic operating point)

  과도 해석을 시뮬레이션하지 않고도 스위칭 시스템의 정상 상태 주기 동작점을 신속하게 찾아내어 전체 시뮬레이션 속도를 획기적으로 향상

• AC 분석

  POP 분석을 활용하여 시간 영역에서 스위칭 회로에 대한 소신호 분석을 수행하며 이를 통해 Bode Plot과 같은 중요한 주파수 응답 특성을 도출 가능

• 다양한 라이브러리&모델링

  풍부한 전력 전자 부품 라이브러리가 포함되어 있으며 직관적이고 효율적인 사용자 인터페이스를 통해 설계자들이 복잡한 전력 전자 회로를 손쉽게 설계하고 시뮬레이션 할 수 있도록 지원

Option Module

•

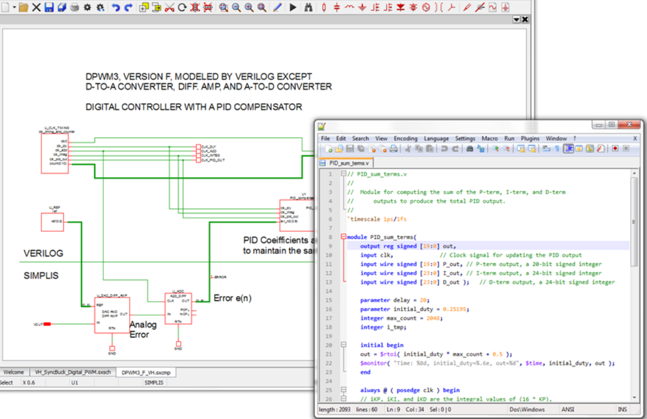

  Verilog-HDL Co-simulation with SIMPLIS (SIMPLIS VH)

  SIMPLIS 시뮬레이션 엔진과 Verilog-HDL 시뮬레이션 엔진(예: ModelSim, Icarus Verilog)을 병렬로 실행하여 아날로그 회로에 포함된 Verilog 디지털 IC 설계를 분석 및 검증 가능

  *SIMetrix/SIMPLIS Pro, Elite

•

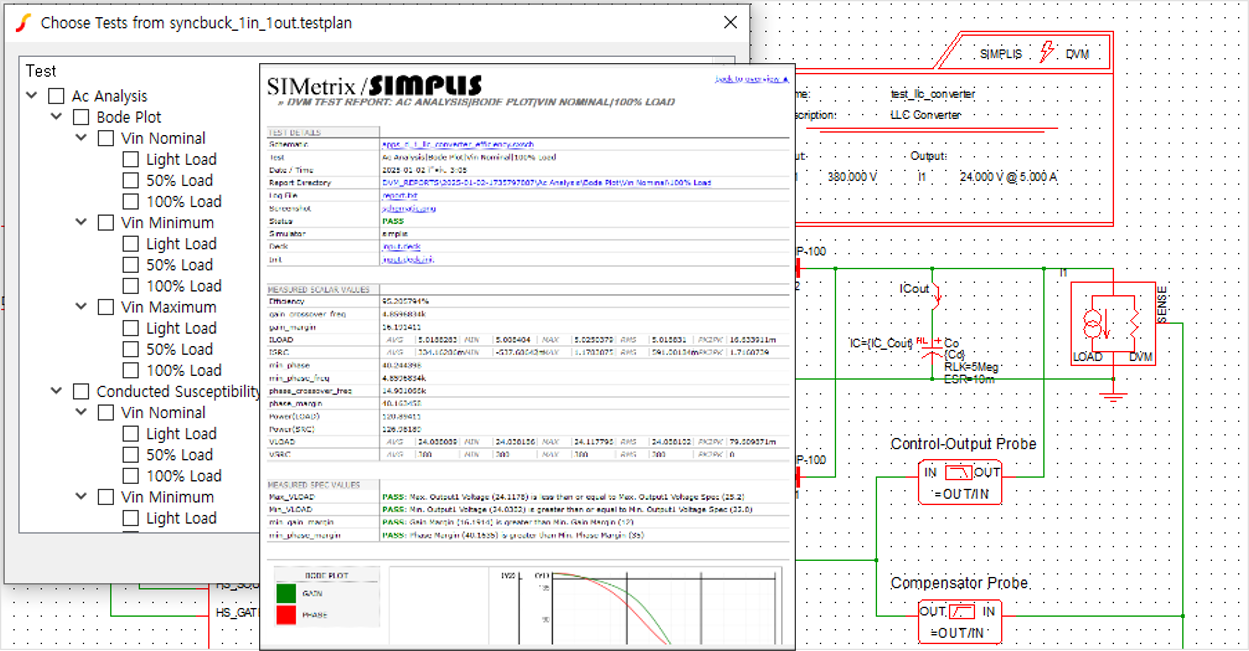

  Design Verification Module (DVM)

  사용자는 테스트 플랜 편집을 통해 회로 매개변수들을 손쉽게 변경할 수 있으며, 다양한 분석을 일괄 시뮬레이션 수행 및 완료 후 상세 분석 결과가 자동으로 작성되는 테스트 보고서를 통해 기대값과 결과값의 비교를 통한 신속한 회로 검증 가능

  *SIMetrix/SIMPLIS Pro, Elite

•

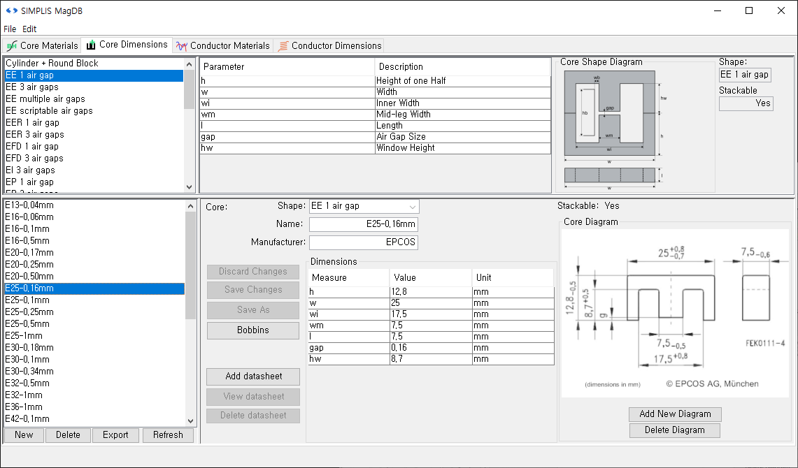

  Magnetics Design Module (MDM)

  인덕터와 변압기의 물리적 모델을 설계 가능. 이를 통해 회로와 자기 부품을 동시에 최적화하여 크기와 손실을 줄이고,포화 방지 및 온도 상승 억제와 같은 설계 개선 방안을 효율적으로 도출 가능

  *SIMetrix/SIMPLIS 전 버전
